2BV系列水环真空泵

2BV系列水环真空泵

发布日期:2014/9/19 14:03:29阅读次数:

用途及使用范围
2BV系列真空泵适于抽出气体和水蒸气,吸气压力作为可以达到33mbar绝压(97%真空度)当真空泵在吸气压力低于80mbar的状态下长期工作时,应连接气蚀保护管以对泵进行保护,如配大气喷射器(见附件表)吸气压力可达10mbar,喷射器可直接安装在真空泵上。作为压缩机用时,其压力最大至0.26mbar(绝压)。
水环真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域,由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生危险,其应用更加广泛。
结构及特点
机泵同轴式直联设计,节省空间,易于安装;
采用机械密封作为标准配置,消除了泄露,维护简便;
运行平稳,噪音可低至62分贝;
统一的耐腐蚀设计、青铜叶轮提高了泵的耐腐蚀性,不锈钢材质则更适用于更为苛刻的应用;
独特的柔性排气口设计,不会产生过压缩,确保了2BV在其性能范围内效率最佳。

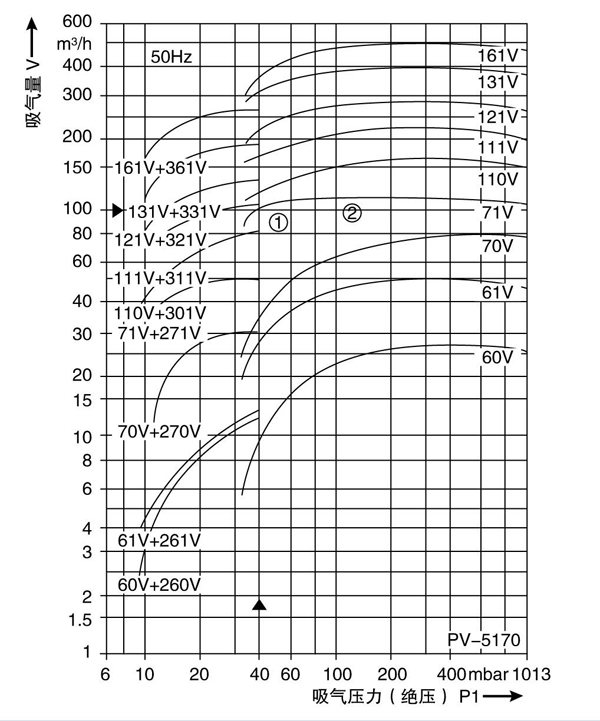

性能曲线
选型实例
①、设计点参数:
吸气量V=100m3/h
吸气压力p1=40mbar.
②、其余参数同标准状态(见注)
选择与设计点①最接近的一条曲线
③、本例中未71V
根据曲线编号查处相应的产品型号(即订货号,但仅限于标准型)
如本例中可从71V查的泵型为2BV2071
注:该性能曲线是在吸入介质为20℃的饱和空气,工作液温度为15℃,排气压力1013mbar的状态下得到的。性能允许差±10℃。图中左侧为配用大气喷射器的性能曲线。



曲线编号 产品型号 最大气量(m(3)/h) 极限真空(Mpa) 电机功率(kw) 泵转速(r.p.m) 工作液流量(m(3)/h) 噪音dB(A) 重量(kg)
60V 2BV2060 0.45 0.097 0.81 2880 2 62 37
61V 2BV2061 0.86 0.097 1.45 2880 2 65 41
70V 2BV2070 1.33 0.097 2.35 2880 2.5 66 66
71V 2BV2071 1.83 0.097 3.85 2860 4.2 72 85
110V 2BV5110 2.75 0.097 4 1450 6.7 63 120
111V 2BV5111 3.83 0.097 5.5 1450 8.3 68 150
121V 2BV5121 4.66 0.097 7.5 1450 10 69 210
131V 2BV5131 6.66 0.097 11 1430 15 73 280
161V 2BV5161 8.33 0.097 15 970 20 74 390
110 2BV6110 2.75 0.097 4 1450 6.7 63
111V 2BV6111 3.83 0.097 5.5 1450 8.3 68
121V 2BV6121 4.66 0.097 7.5 1450 10 69
131V 2BV6131 6.66 0.097 11 1430 15 73
161V 2BV6161 8.33 0.097 15 970 20 74

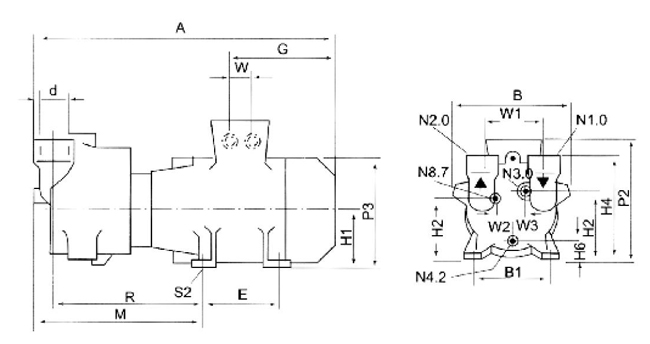

曲线编号 产品型号 A B B1 E H1 H2 H3 H4 H6 M P2 P3
60V 2BV2060 455 186 140 100 90 118 126 195 37.5 244 250 180
61V 2BV2061 476 186 140 100 90 118 195 195 37.5 263 250 180
70V 2BV2070 545 223 160 140 222 100 128 222 33 280 270 203
71V 2BV2071 566 223 234 190 140 112 140 234 45 309 300 225



曲线编号 产品型号 R S2 W1 W2 W3 D N3.O N4.2 N8.7
60V 2BV2060 217 Φ10 110 25.5 21 G1 G1/4" G1/4" G1/4"
61V 2BV2061 236 Φ10 110 25.5 21 G1 G1/4" G1/4" G1/4"
70V 2BV2070 252 Φ12 110 33 27 G11/2" G1/4" G1/4" G1/4"
71V 2BV2071 278 Φ12 110 33 27 G11/2" G1/4" G1/4" G1/4"
